AC W03

Moderní design

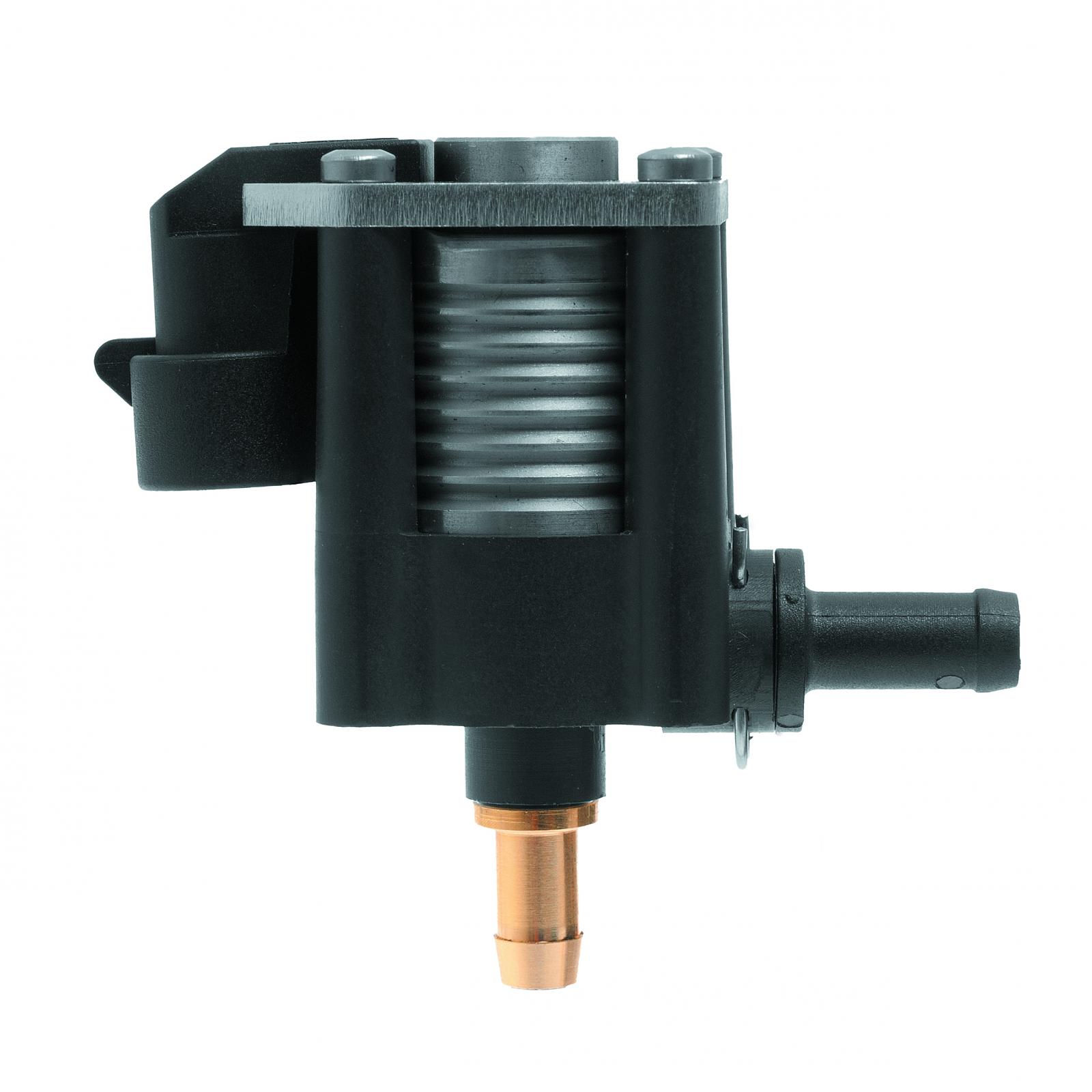

Vstřikovač STAG AC W03 je byl sestrojen tak, aby zajošťoval přesné vstřikovací časy za každých podmínek. Toho je dosaženo použitím vybraných speciálních  materiálů, lehčí a jednodušší konstrukcí zaručujjící výbornou stabilitu v měnících se okolních podmínkách, zejména teploty a tlaku.

STAG AC W03 - samostatný vstřikovač, která může být zapojen v libovolné konfiguraci a sestavení.


Inovativní systém odvádění tepla
Kryt cívky vstřikovače je zkonstruován v podobě tepelného radiátoru, který je na trhu ojedinělý a který poskytuje vynikající odvod tepla, což zaručuje vynikající výkn.

Ideální systém pro spojovací komponent
Systém spojovacích prvků umožňuje velký počet uspořádání montážních poloh. Unikátní konstrukce umožňuje připojení integrovaného teplotního čidla plynu, podtlaku a tlaku, které může být instalováno na kterékoliv straně. Kromě toho se toto čidlo vyznačuje nízkou setrvačností v reakci na měnící se teploty plynu a které může být také otáčet o 360, a to i po instalaci ke vstřikovači.

Možnosti konfigurace:
1. Montáž PS-04 na rozdělovací liště oddělující vstřikovač STAG AC W03.

2. Montáž PS-04 k na přívodní hadici vstřikovací trysky ACW03 STAG STAG a mezi vstřikovačč ACW03 na přívodní hadici.

Přesné dávkování

STAG AC W03 díky excelentnímu otevíracímu a uzavíracímu času velmi rychle reagujr i na minimální a okamžité změny řídícího signálu. Blízkost čidla tlaku zlepšuje přesnost dávkování.

Parametry

1. Perfektní parametry vstřikování (čas otevření ~ 2,0 ms, čas uzavření ~ 1,0 ms).
2. Zvýšená odlnost a prodloužený servisní interval na 100 tis. km v městském cyklu, nebo 200.000. km v mimoměstském cyklu.
3. Stabilní provozní parametry v celém rozsahu teplot a tlaků
4. Rychlá reakce na změny zatížení motoru.
5. Přesné dávkování plynu.

Konstrukce

1. Inovativní systém odvodu tepla díky krytu cívky jako tepelná jímka.
2. Moderní a rafinovaný design, podporovaný mnoha testech zaručuje vynikající výkon.
3. Napájení z obou stran - používání uzávěrů a výstupu trysky.

Aplikace

1. Ve všech vozidlech, bez ohledu na výkon motoru, včetně přeplňovaných.
2. Zaměnitelnost v instalačním ACW03 jelen stag s předchozí verzí AC W01, stejně jako s konkurenčními produkty.

Montáž

1. Přímo na sacím potrubí
2. Vkládání z obou stran senzoru PS-04, které lze rovněž otáčet o 360, a to i po instalaci do přístroje.
3. Přístupnost montáž vzhledem k malé velikosti a hmotnosti.

Technické specifikace

Rozměry

Normy a homologace:

STAG AC W03 byly certifikovány E8-67R-01-7294 a E8-11OR-00-7297 splňuje požadavky předpisu EHK.
